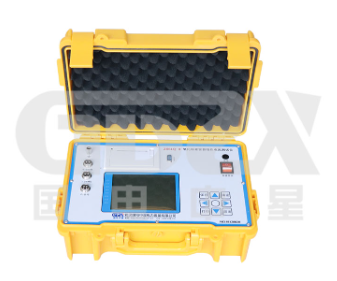

氧化鋅避雷器特性測試儀現場試驗使用方法

氧化鋅避雷器特性測試儀操作簡單、使用方便，測量全過程由人機界面控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～9次諧波的含量。

氧化鋅避雷器特性測試儀測試項目及目的：

判斷氧化鋅避雷器閥片是否發生老化或受潮，通常觀察正常運行流過氧化鋅閥片的阻泄漏電流的變化，即觀察阻性是否增大作為判斷依據。

由于氧化鋅閥片在通常情況下阻性泄漏電流峰值占總電流的10%—20%。因此，僅僅觀察電流的變化來確定氧化鋅閥片阻性泄漏電流的變化情況是困難的，只有將非線性電阻支路中的阻性泄漏電流從總電流中分離出來，才能清楚地了解它的變化情況。

氧化鋅避雷器特性測試儀使用方法：

將儀器的接地端可靠的接地并接通電源,打開電源開關顯示屏

顯示接線方式

設置PT變比值

開始測量數據

查看歷史數據

點擊"確認"鍵屏幕進入顯示接線方式。

氧化鋅避雷器特性測試儀使用注意事項：

從PT處或試驗變壓器測量端取參考電壓時，應仔細檢查接線以避免PT二次或試驗電壓短路。

如果因氣候變化等等原因造成液晶字符顯示變淡，可適當調整對比度調節旋轉鈕，使字符清晰。

儀器損壞后，請立即停止使用并通知本公司，不得自行開箱修理。
