變壓器直流電阻測試的技術革新：ZXR-2A與傳統電橋的深度對比

引言

在電力預防性試驗與變壓器出廠檢驗中，繞組直流電阻的測量是一項至關重要的測試項目，它能有效發現繞組匝間短路、連接件接觸不良、分接開關故障等隱患。傳統上，這項工作多依賴于直流單、雙臂電橋，但其測量速度慢、操作繁瑣已難以滿足現代高效運維的需求。本文將聚焦于ZXR-2A變壓器直流電阻測試儀，通過與傳統電橋的深度技術對比，剖析其核心技術原理與現場應用優勢。

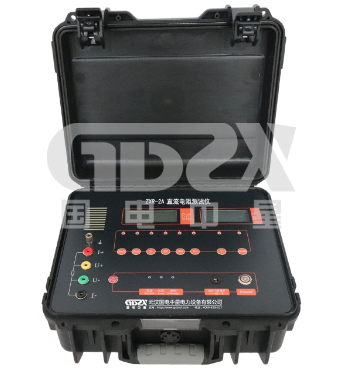

詳細情況請點擊上方圖片查看

一、 ZXR-2A核心技術與性能解析

ZXR-2A是一款采用現代電力電子與數字技術的高精度換代產品，其設計目標直指?jìng)鹘y(tǒng)電橋的痛點。

1. 核心技術：

?   恒流源技術與快速充電：儀器內部采用先進的開關電源恒流技術，可輸出高達2A的測試電流，并能有效補償大電感設備（如變壓器繞組）的電流慣性，加速鐵芯飽和，從而將充電時間從數十分鐘縮短至數秒乃至數十秒。

?   四端子測量法：采用Kelvin電橋原理的四線制測量，有效消除了測試線電阻和接觸電阻對測量結果的影響，確保了從1μΩ到2kΩ全量程內0.5級的高精度。

?   智能顯示與電源管理：采用四位半LCD液晶顯示屏，讀數清晰，克服了LED在陽光下可視性差的缺點。同時，儀器交直流兩用，內置鋰離子電池組，非常適合無源現場及野外作業。

2. 關鍵性能指標：

?   測量范圍：1mΩ ~ 2kΩ（分六檔）

?   測量精度：0.5級

?   最高分辨率：1μΩ

?   恒流源輸出：2A, 0.2A, 0.02A, 0.002A（自動或手動切換）

?   便攜性：重量?jī)H2.8kg，體積小巧。

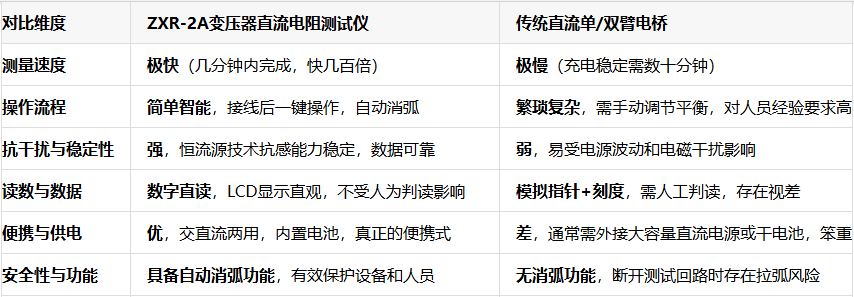

二、 ZXR-2A vs. 傳統直流電橋：一場效率與精度的飛躍

三、 典型應用場景與選型建議

?   變壓器繞組測量：特別是對大容量電力變壓器的測量，ZXR-2A的速度優勢能極大縮短停電時間。

?   低壓開關接觸電阻測試：其高分辨率（1μΩ）能精準判斷觸點接觸是否良好。

?   電線電纜及焊縫接口電阻測量：快速評估連接點的質量。

選型建議：對于追求測試效率、數據準確性和現場操作便捷性的技術團隊，ZXR-2A是毫無疑問的升級選擇。它不僅能減輕工作強度，更能通過快速可靠的測試數據，為設備狀態評估提供有力支撐。

四、 總結

ZXR-2A變壓器直流電阻測試儀代表了直流電阻測試技術從“模擬時代”邁向“數字智能時代”的典范。它通過恒流源技術、四端測量法和智能顯示，徹底解決了傳統電橋速度慢、操作繁、便攜差的三大核心痛點。對于現代電力運維與試驗技術人員而言，熟練掌握并應用此類先進儀器，是提升工作效率、保障電網安全運行的關鍵一步。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
