多功能局部放電檢測技術解析與應用探討
在電力設備絕緣狀態檢測領域,局部放電檢測是預防性維護與故障診斷的重要手段。本文將以ZXPD-4系列多功能局部放電檢測儀為例,結合其多傳感器融合、寬頻帶檢測與紅外輔助診斷等技術特點,系統分析其在不同電力設備場景下的應用優勢與適用性,為現場技術人員提供設備選型與檢測方法參考。
一、多傳感器融合檢測架構

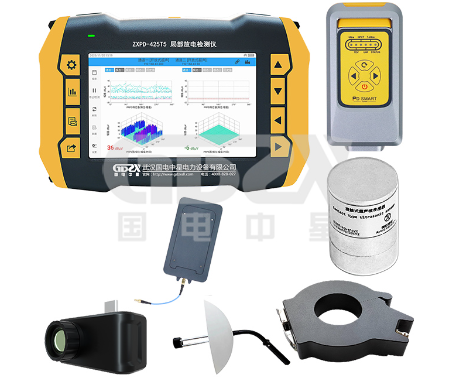

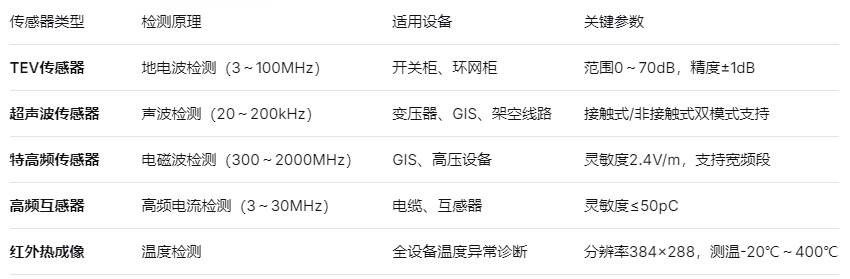

ZXPD-4采用內置超聲波與暫態地電壓(TEV)傳感器,并支持外接變壓器、GIS、電纜等專用傳感器,形成多維度檢測能力:

二、寬頻帶檢測與信號處理能力
該設備具備30kHz~2.0GHz的寬頻檢測范圍,覆蓋主流局部放電檢測頻段,具備以下技術特點:
● 高采樣精度:12bit采樣精度,支持信號細節捕捉與特征分析。
● 多同步方式:支持內同步與外同步,適應不同現場測試條件。
● 智能濾波與顯示:7英寸高清觸摸屏支持實時波形顯示與頻譜分析,輔助判斷放電類型。
三、非侵入式檢測與現場適用性
ZXPD-4采用非侵入式檢測方式,無需停電或外接高壓源,適用于日常巡檢與在線監測:
● 便攜設計:重量僅1.3kg,內置鋰電池支持連續工作約6小時,適合現場移動檢測。
● 環境適應性:工作溫度-35℃~50℃,適應變電站、戶外線路等多種環境。
● 數據接口豐富:支持USB、Wi-Fi、藍牙、網口等多種數據傳輸方式,便于數據管理與遠程協作。
四、紅外熱成像輔助診斷功能(可選)
可選配紅外熱成像模塊,實現“電—熱”聯合診斷:
● 非接觸測溫:支持-20℃~400℃范圍,精度±2℃,可識別設備過熱隱患。
● 圖像可視化:熱點追蹤與偽彩顯示,直觀定位異常發熱部位,提升診斷效率。

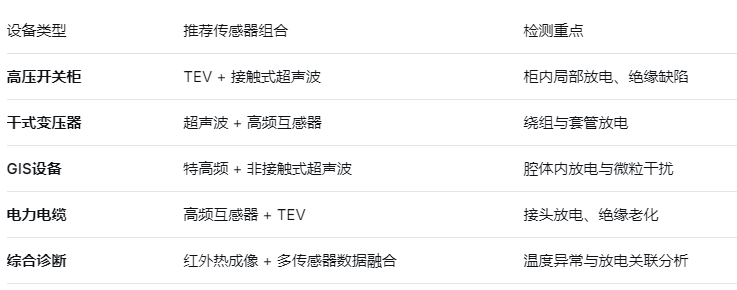

五、典型應用場景與檢測建議

六、總結
ZXPD-4系列多功能局部放電檢測儀通過多傳感器集成、寬頻段覆蓋、非侵入式檢測與紅外輔助診斷等技術手段,為電力設備絕緣狀態評估提供了一套靈活、高效的現場解決方案。其模塊化設計與可擴展性,能夠適應從日常巡檢到深度診斷的多層次檢測需求,適用于運維、檢修及狀態評估等多種場景,為電力設備安全運行與預防性維護提供可靠技術支持。
國電中星是電力檢測設備生產廠家,生產的產品種類多,型號齊全,提供專業的技術支持,電話4000-828-027。
