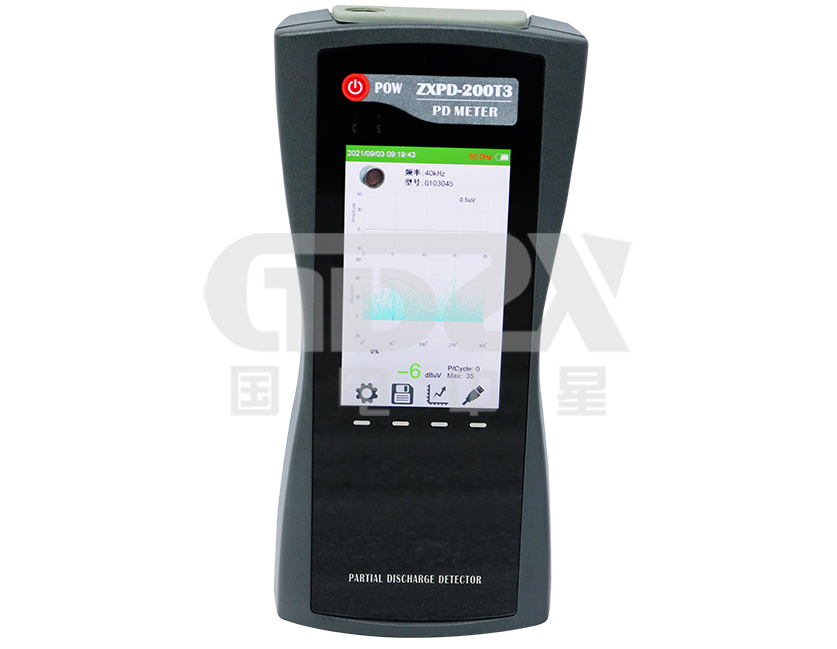

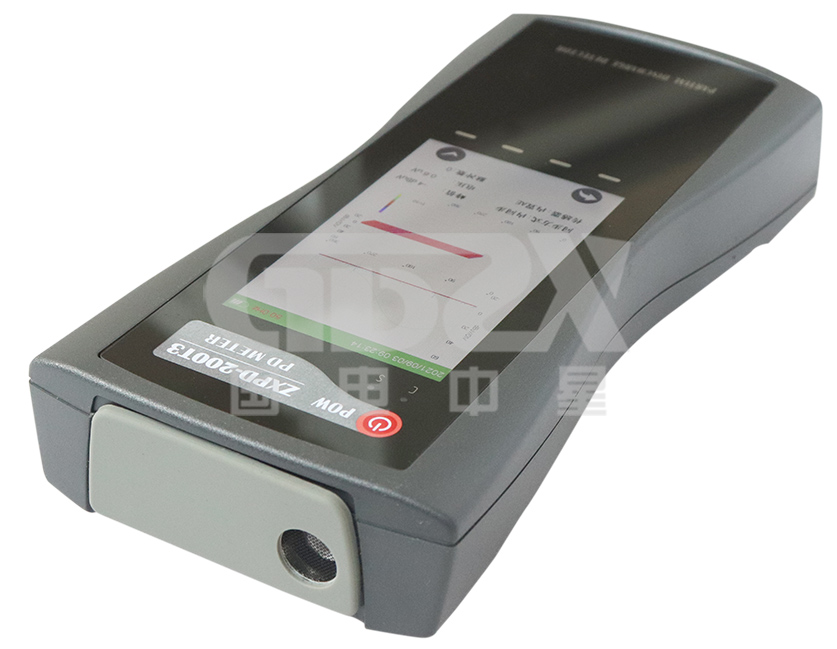

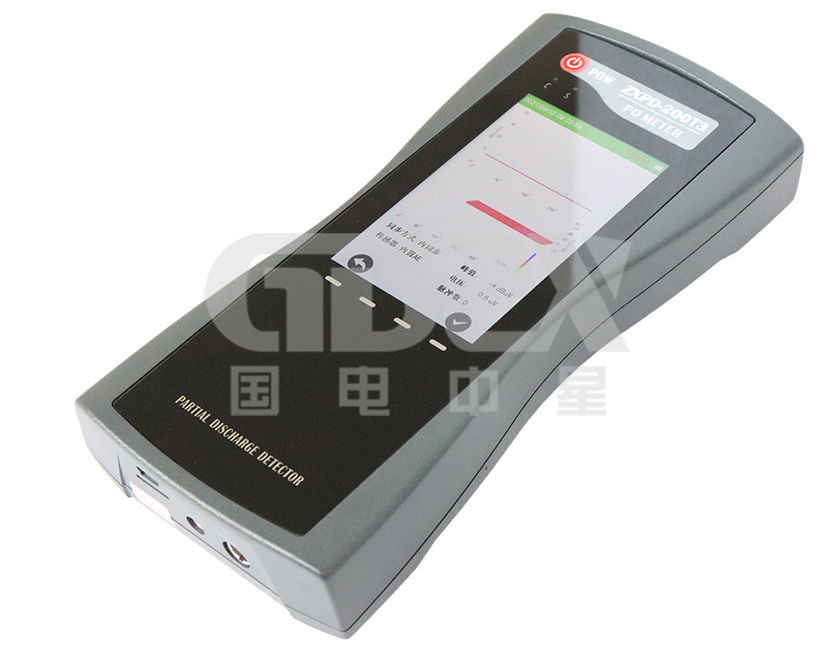

ZXPD-200T系列局部放電檢測儀

可廣泛應用于電力系統的高壓開關柜、環網柜、GIS、架空線路等設備的絕緣狀態檢測

參考標準：DL/T 500-2009

● 提供時域波形、PRPD、PRPS等多種放電圖譜

● 內置超聲波傳感器和暫態地電壓(TEV)傳感器

● 測試帶寬范圍為30kHz ~ 2.0GHz

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZXPD-200T系列局部放電檢測儀可廣泛應用于電力系統的局放檢測，包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測，通過以下幾項指標來衡量電氣設備的放電程度：

局部放電強度檢測：通過測量 1 個工頻周期內的放電信號，根據放電脈沖序列中（dB）來表征局部放電的強度。

局部放電頻度檢測：裝置測量 1 個工頻周期內的放電信號，提取放電脈沖并根據放電脈沖數量來表征局部放電的頻度。

性能特點

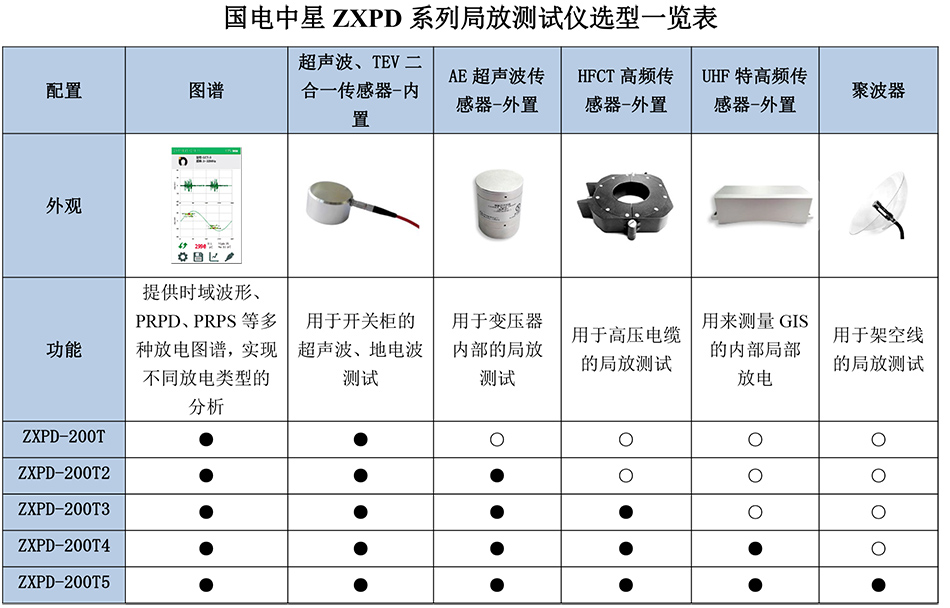

1. 配置不同傳感器實現幾乎所有的電氣設備的局部放電檢測；

2. 提供時域波形、PRPD、PRPS等多種放電圖譜，實現不同放電類型的分析；

3. 人性化的人機界面方便不同設備的數據管理，包括歷史數據變化趨勢的追溯、橫向與縱向數據分析，實現被測設備360°全面診斷；

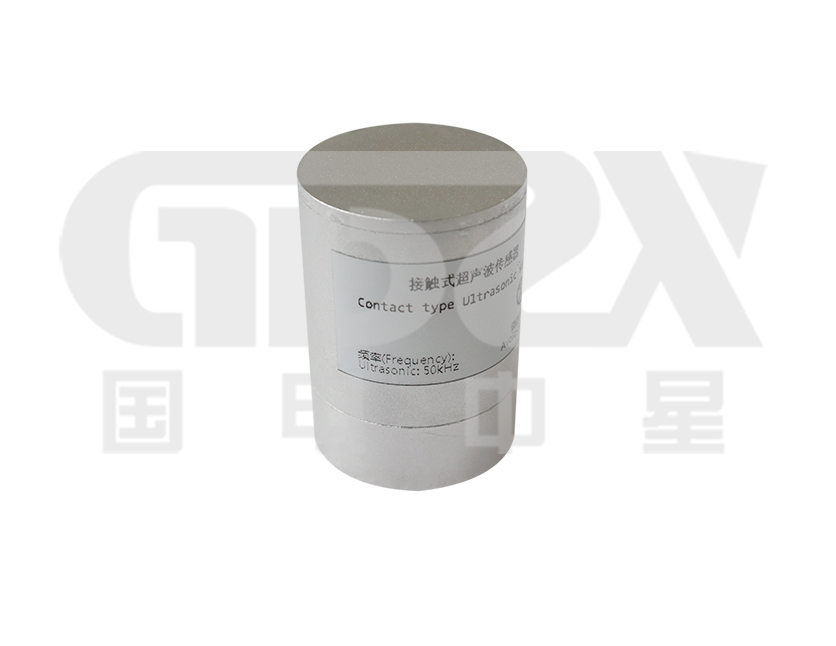

4. 內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器，可外接變壓器、GIS、架空線路、電纜等專用傳感器；

5. 采用非侵入式檢測方式，測試過程中無需停電，無需額外配置高壓源，比傳統的脈沖式局部放電檢測儀使用更加方便；

6. 測試帶寬范圍為30kHz ~ 2.0GHz，適用各種頻段的檢測原理。

技術指標

TEV測量			UHF 測量
測量范圍		0-60 dBmV	檢測頻段	300-2000MHz
分辨率		1dB	測量范圍	0-60dBm
精度		±1dB	精度	＜1dBmV
每周期最大脈沖		1400	傳感器頻段	300-2000MHz
測量頻帶		3~100MHz
AA 測量			AE 測量
測量范圍	-6dBμV 至 68dBμV		測量范圍	-6dBμV 至 68dBμV
分辨率	1dB		分辨率	1dB
精度	±1dB		精度	±1dB
傳感器中心頻率	40 kHz		頻率范圍	20~200 kHz

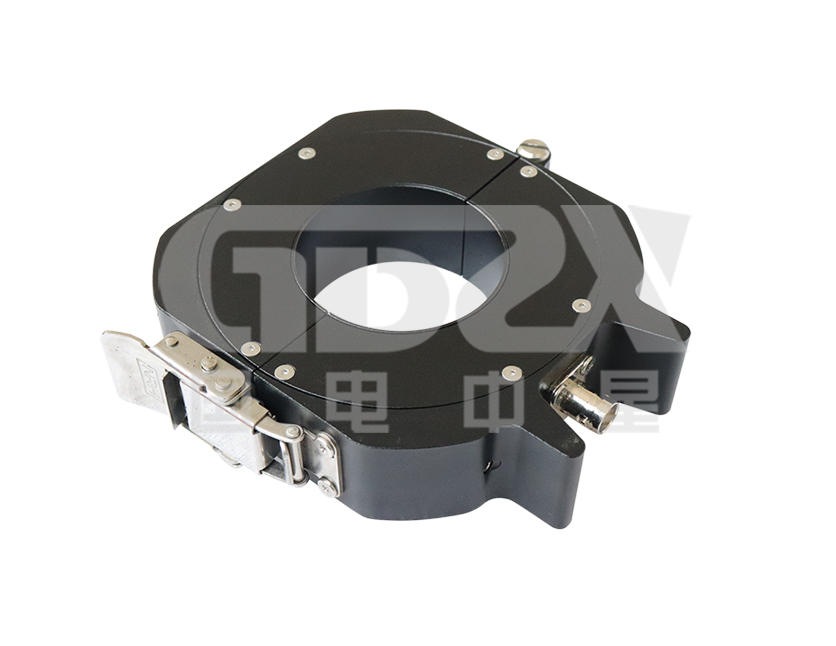

HFCT 測量
傳感器傳輸阻抗	5mV/mA
檢測頻率	1～30MHz
靈敏度	≤50pC
硬件
外殼	ABS
顯示	4.0 寸RGB液晶屏

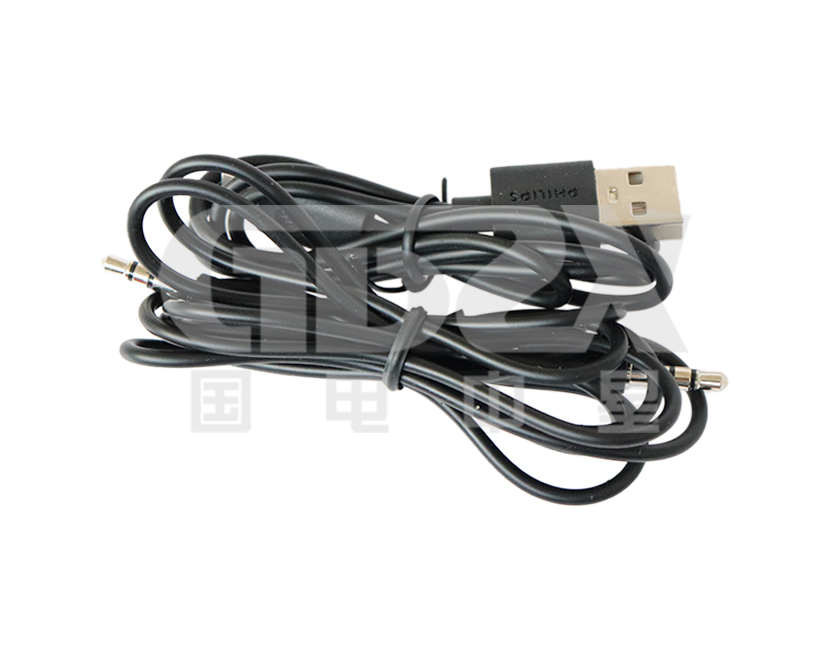

連接器	USB 接口(兼充電器輸入) 3.5mm 立體聲耳機插孔外部超聲波傳感器輸入		無線wifi 無線同步基準
耳機	8 歐姆
SD 卡	標配 16-64G
內置電池	3.7V/5000mAh 鋰電池
工作時間	約 6 小時

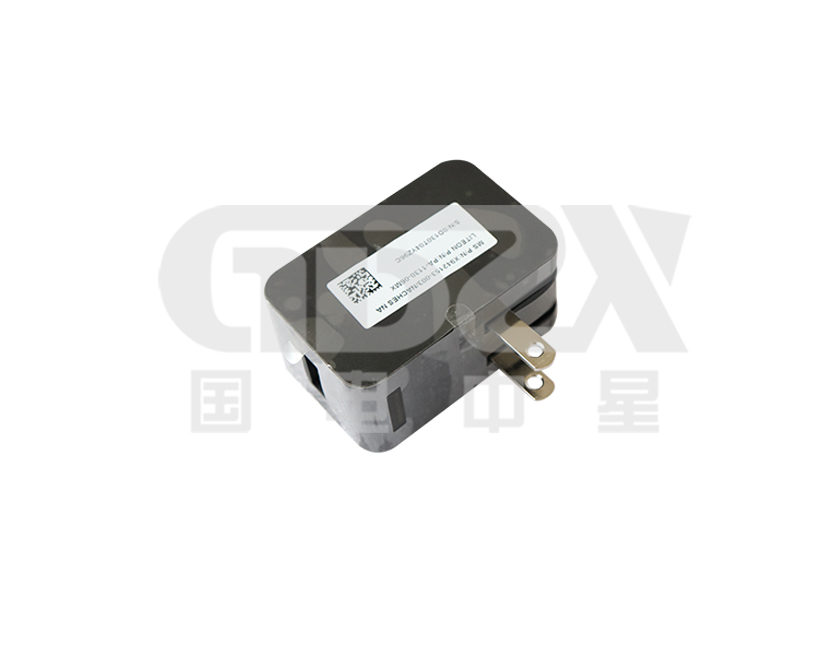

充電器	AC 90-264V 或 DC 5V
使用溫度	-20 ~ 50℃
濕度	20-85% 相對濕度
體積、重量	21010035（mm） 0.4KG(主機)




注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027

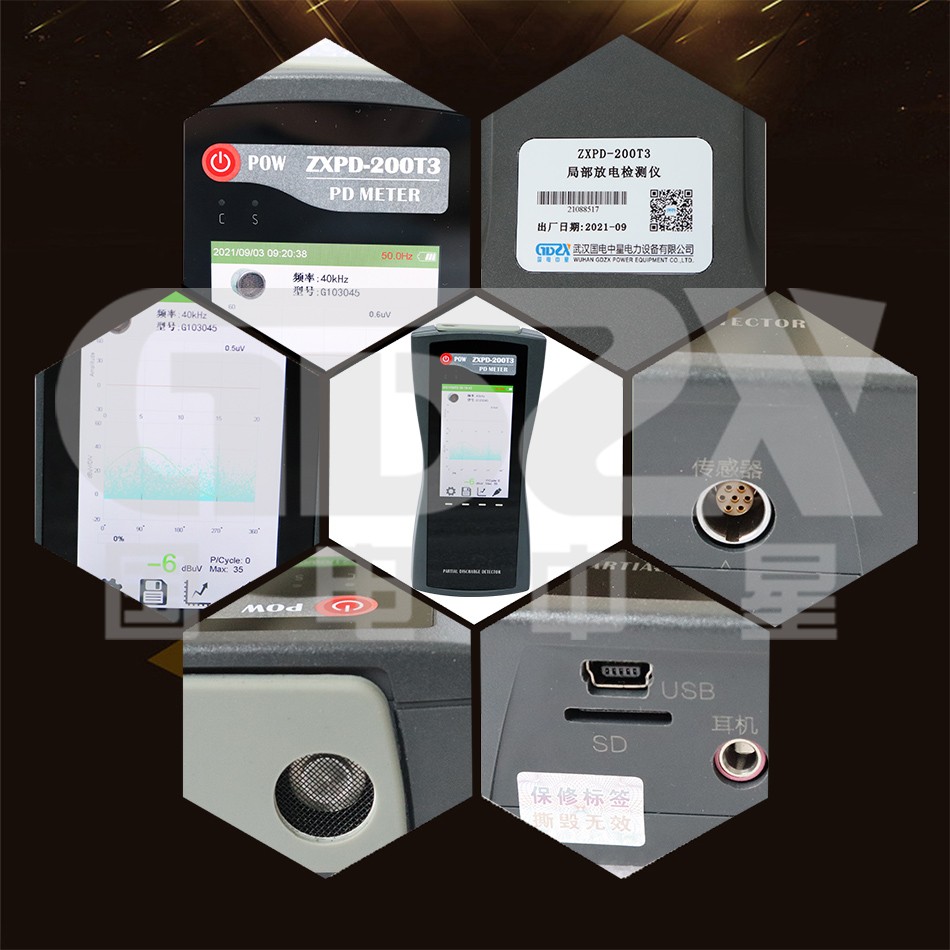

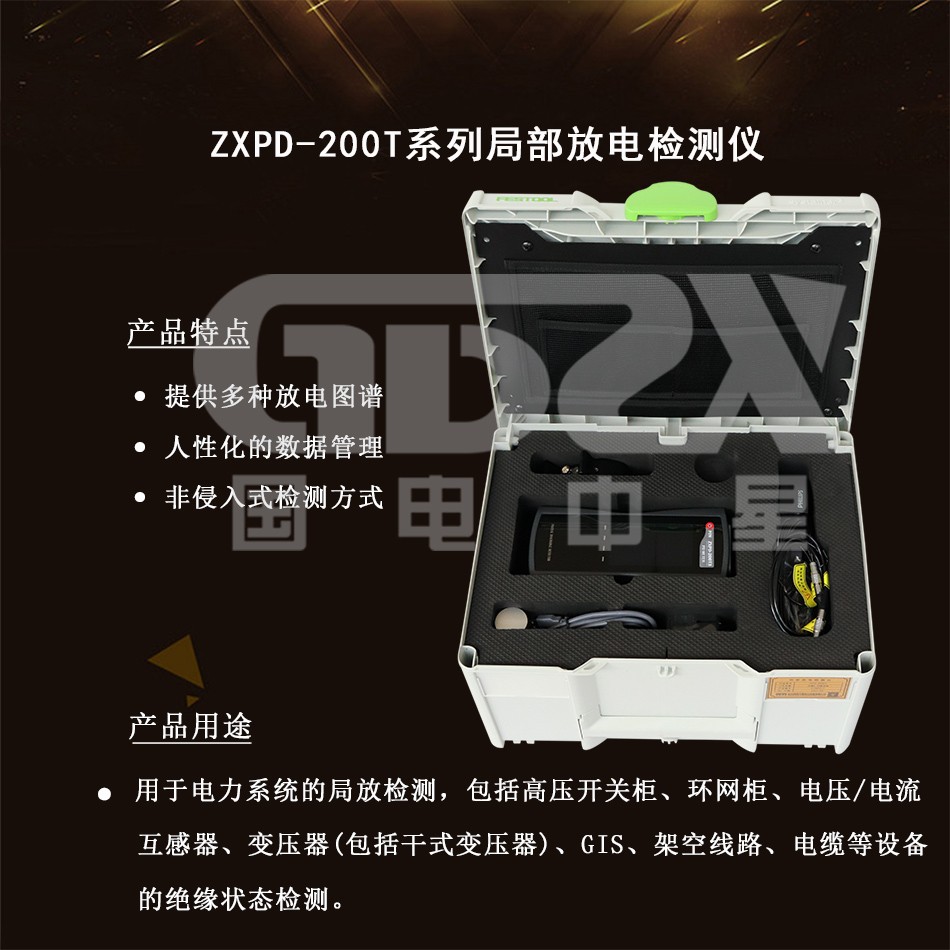

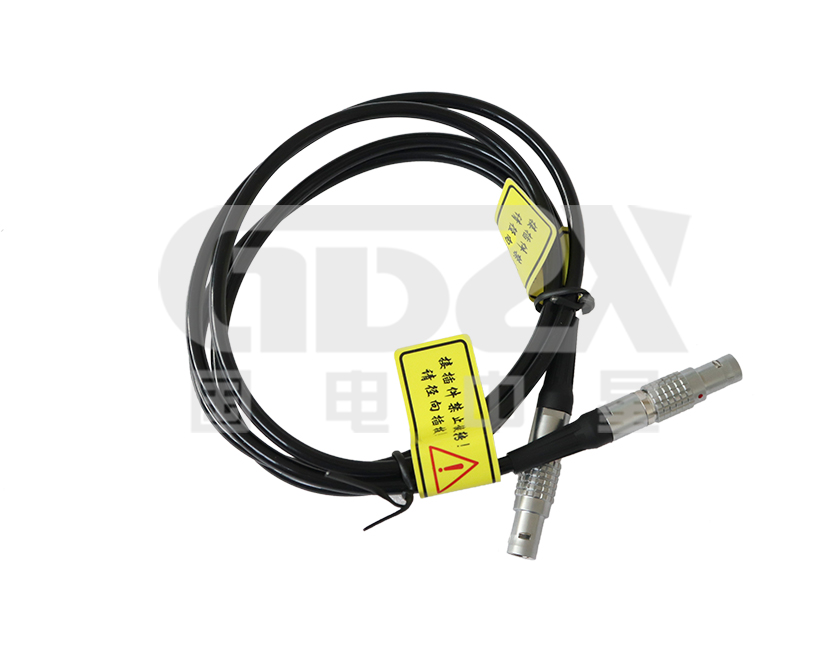

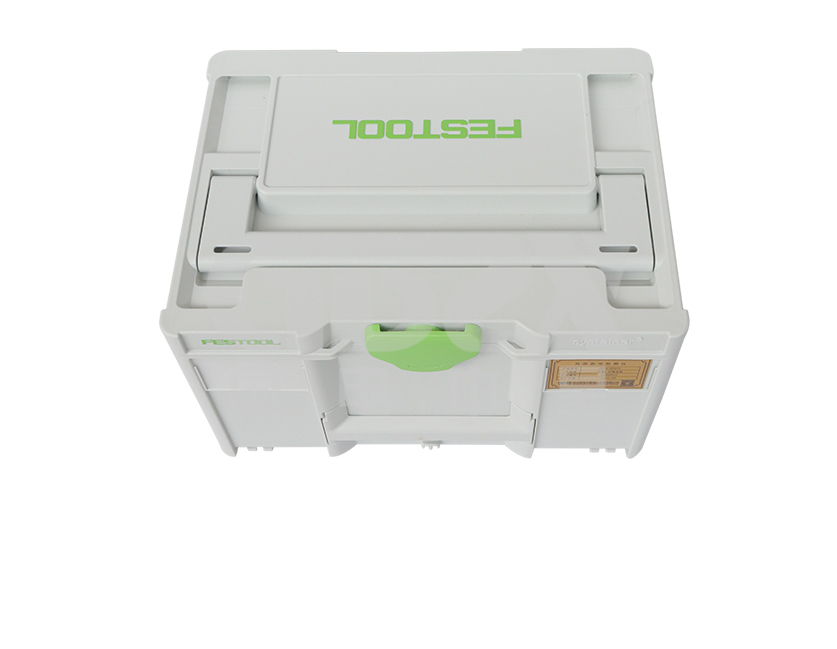

產品圖集
