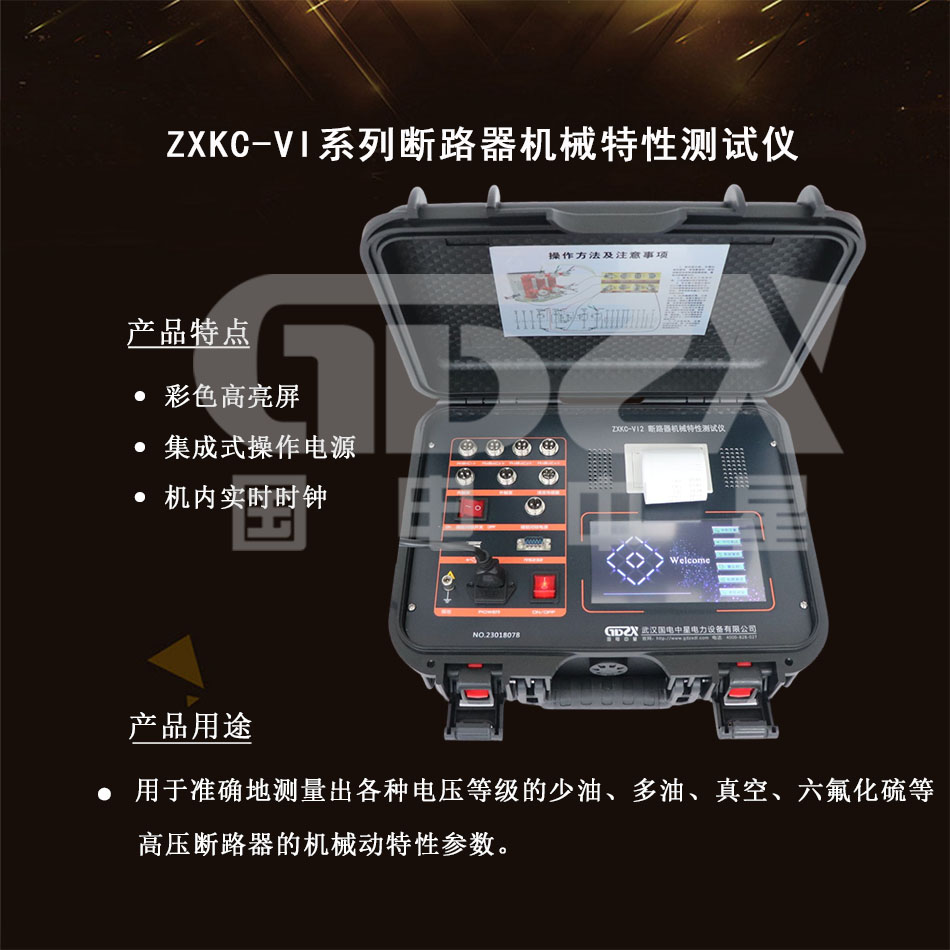

ZXKC-VI系列斷路器機械特性測試儀

能夠準確地測量出各種電壓等級的少油、多油、真空、SF6等高壓斷路器的機械動特性參數

參考標準：

●可存儲100組現試驗數據，機內實時時鐘，便于存檔

●配備U盤接口及R232接口，數據保存到U盤，上傳到計算機進行分析、保存、打印

●內部抗干擾電路可滿足500KV變電站內可靠使用

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZXKC-VI系列斷路器特性測試儀即（高壓開關機械特性測試儀）是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

產品別稱
開關動特性測試儀、智能高壓開關動特性測試儀、高壓開關機械動特性測試儀、高壓開關動特測試儀、高壓開關特性綜合測試儀、高壓開關時間特性測試儀、高壓開關動作特性測試儀、高壓開關機械測試儀、智能開關特性測試儀、高壓開關綜合參數測試儀、開關動作特性測試儀、高圧開關機械特性測試儀、斷路器動特性測試儀、開關特性綜合測試儀、高壓開關機械性測試儀、高壓斷路器動特性測試儀、高壓開關綜合測試儀、高壓開關動特性測試儀、高壓開關機械特性測試儀、開關機械特性測試儀、斷路器機械特性測試儀、高壓開關綜合特性測試儀

性能特點

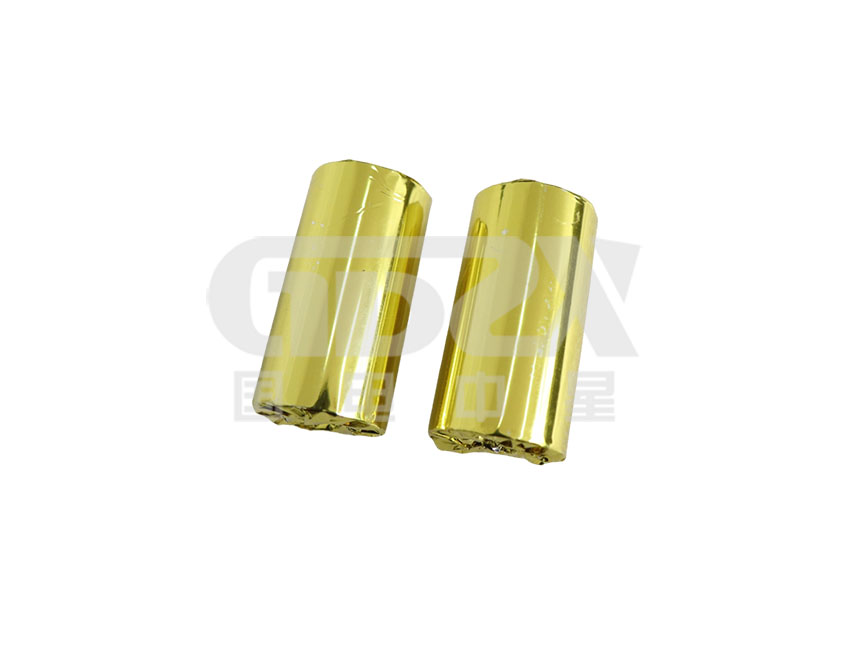

1. 適用于國內外生產的SF6開關、GIS組合電器、真空開關、油開關、真空接觸器、特種斷路器（列車斷路器）。同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口。斷路器動作一次，得到時間、彈跳次數及時間、速度、線圈電流及線圈電阻等數據及波形。具有儲能、自動和手動低跳試驗、斷路器壽命試驗以及（閉鎖電源和干接點控制選配）等功能。配有高速熱敏打印機，方便現場打印測試數據。

2. 7英寸彩色高亮屏（亮度可調節），太陽底下操作也清晰可見。菜單式操作，快速測試界面，一鍵操作，支持中英文輸入。12路斷口狀態中文顯示，時間、行程、速度及波形同屏顯示，無需翻頁查看數據。分析指定段平均速度，并在行程曲線標出，方便查看。內置21種常規類型斷路器速度定義，只需選擇開關類型，一鍵測量。

3. 機內集成式操作電源，無須現場二次電源，使用方便快捷?？商峁〥C20～270V可調電源，電流20A。具有短路保護功能，如發生短路現象，1ms停止電壓電流輸出，發出滴滴報警聲響，提示操作人員檢查線路。獨特的雙回路電源設計，如合閘或分閘控制回路中的一路損壞，用另一路也可測試合閘和分閘。

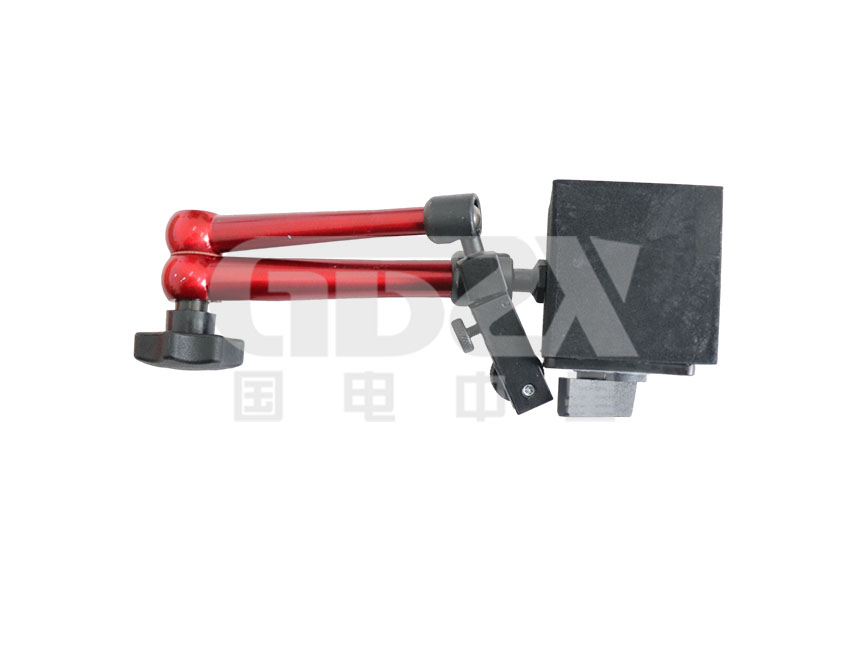

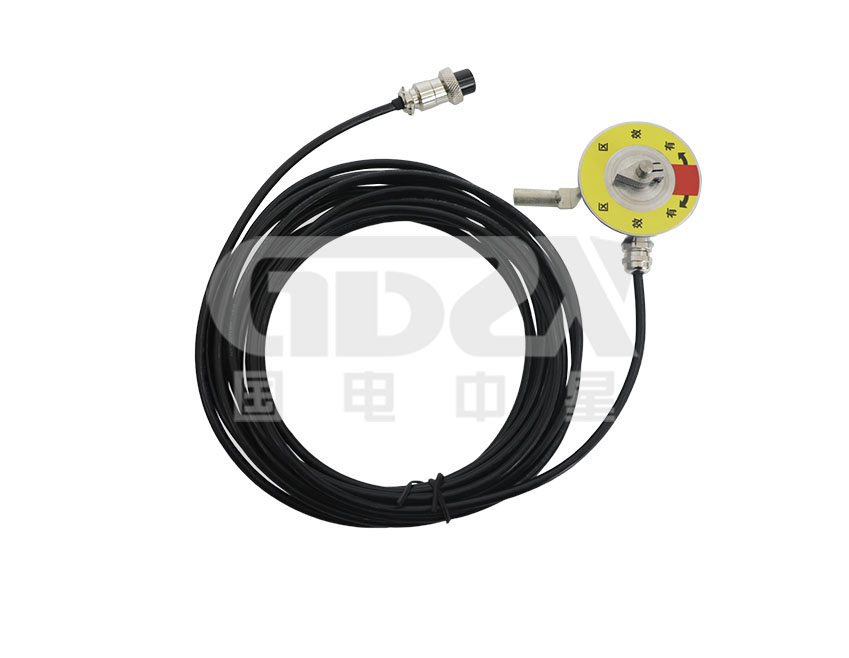

4. 配備直線傳感器、旋轉傳感器，配專用固定多功能接頭，安裝極為方便，簡捷。直線傳感器30-1000mm長度任意設置，只需配傳感器即可，儀器不需要返廠更改程序。

5. 主機可存儲100組現試驗數據，機內實時時鐘，便于存檔。

6. 配備U盤接口及R232接口，數據保存到U盤，上傳到計算機進行分析、保存、打印。

7. 內部抗干擾電路可滿足500KV變電站內可靠使用。

技術指標

1. 時間測量：

1) 12路固有分閘（合閘）時間

2) 分閘（合閘）相內不同期

3) 分閘（合閘）相間不同期之差（1～99ms）

4) 合閘（分閘）彈跳時間（彈跳次數）

5) 內觸發測試范圍：1ms～10000ms，分辨率：0.01ms

6) 外觸發測試范圍：1ms～10000ms

7) 999ms以內分辨率：0.01ms,1000-9999ms分辨率：0.1ms,10000ms以上分辨率：1ms。在200ms以內準確率：0.05%±0.1ms;在200ms以上準確率：0.05%±0.1ms

2. 速度測量：

8) 剛分（剛合）速度指定時間段（行程段或角度段）平均速度

3. 測速范圍：

9) 0.1mm傳感器 0.01～25.00m/s

10) 345°角度傳感器 1周波/ 0.01°

4. 行程測量：

11) 動觸頭行程（行程）

12) 接觸行程（開距）

13) 超行程

14) 沖行程或反彈行程

5. 測量范圍：

15) 直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm

16) 可選配100-1000mm任意長度的直線傳感器

17) 旋轉傳感器：345°旋轉傳感器，測量范圍：0-1000mm，分辨率:0.1о

6. 電流電阻范圍：最大電流30A,分辨率：0.01A，電阻1000Ω，分辨率：0.01Ω。

7. 儀器電源：AC 220V±10%；50Hz±10%

8. 直流電源輸出:DC20～270V連續可調，DC220V≤ 20A(短時)。功率：4400W。

9. 外觸發觸發電壓：AC/DC10-300V，電流≤120A

10. 隔離開關或儲能到位斷路器測量范圍：

18) 電壓輸出：DC20～270V（可調）；

19) 電源輸出時間：0.01-10秒（可設置）；

20) 斷口信號最大采集時間為10秒；

21) 可測斷口合、分閘時間、三相不同期、彈跳時間及次數

11. 主機體積：360×260×170mm

12. 使用環境：-20℃~+50℃

13. 相對濕度：≤90%

配置選型表
型號名稱	功能參數
ZXKC-VI2	配置：12路斷口,內置電源20A，帶儲能、閉鎖電源功能
ZXKC-VI3	配置：在ZXKC-VI2基礎上增加干接點（測永磁斷路器、少油開關及沒有二次控制回路圖專用）



注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027

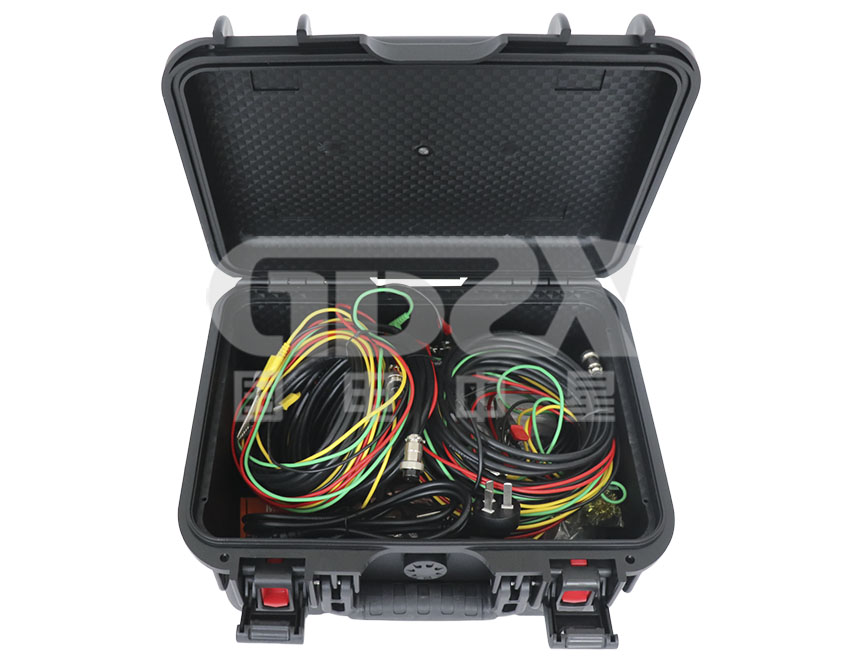

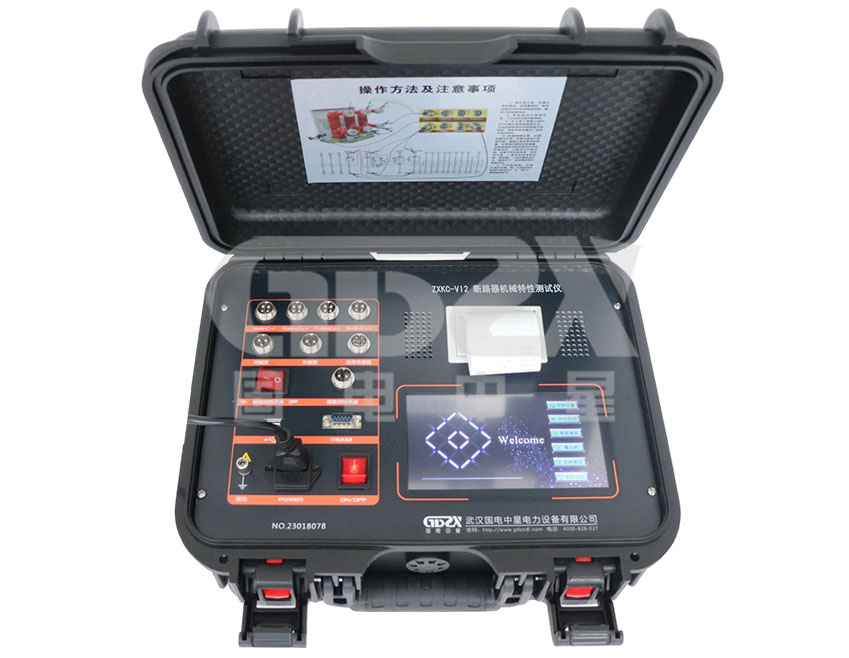

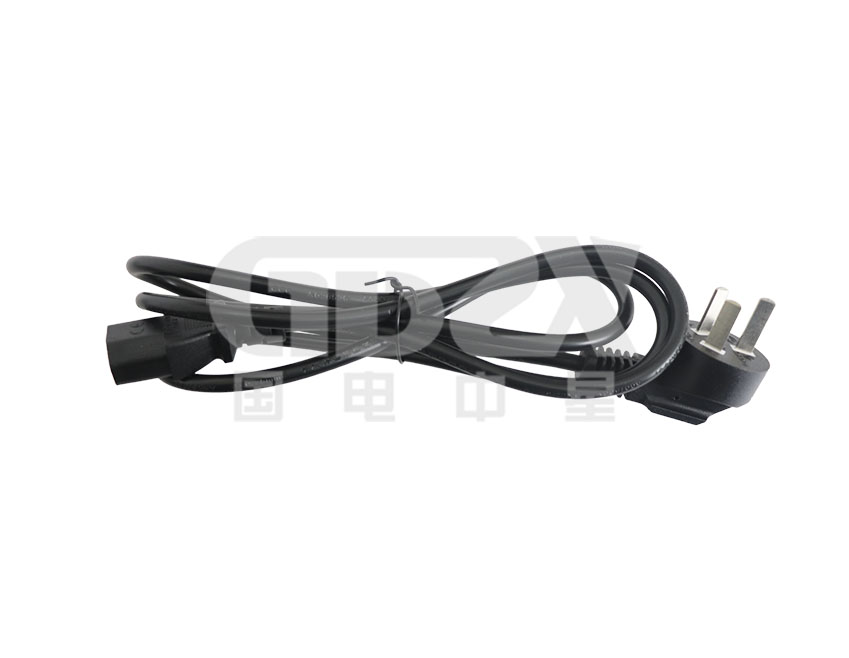

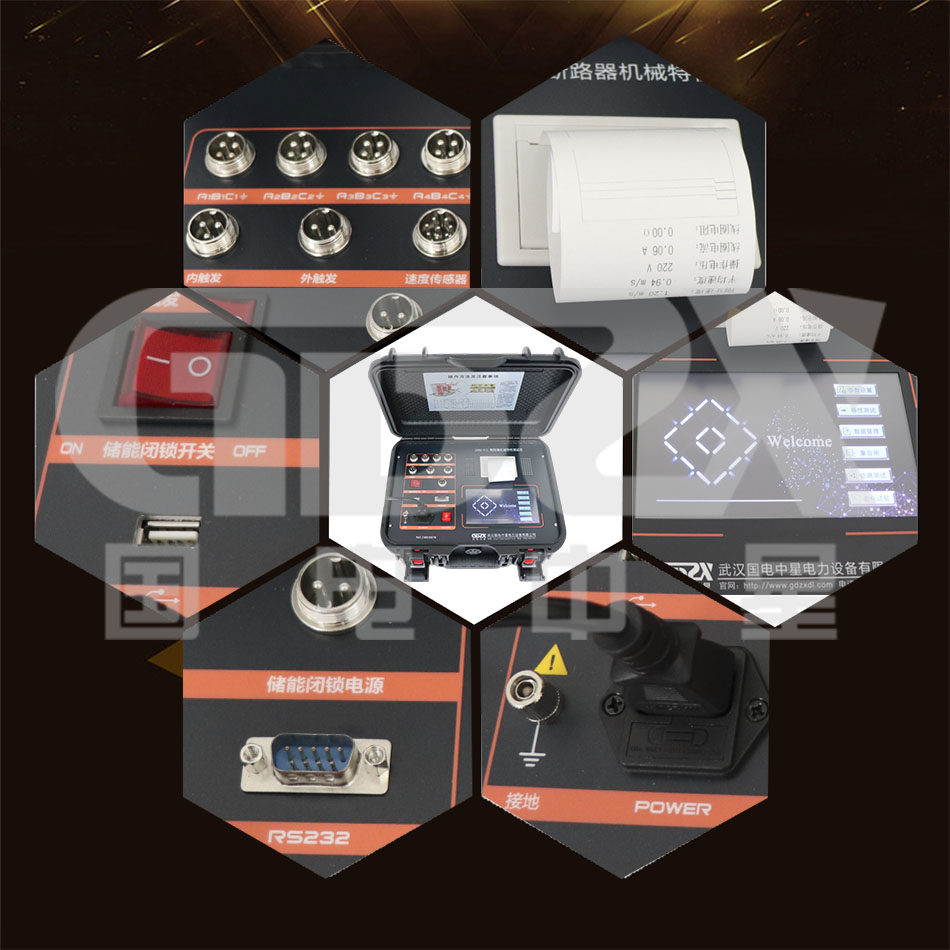

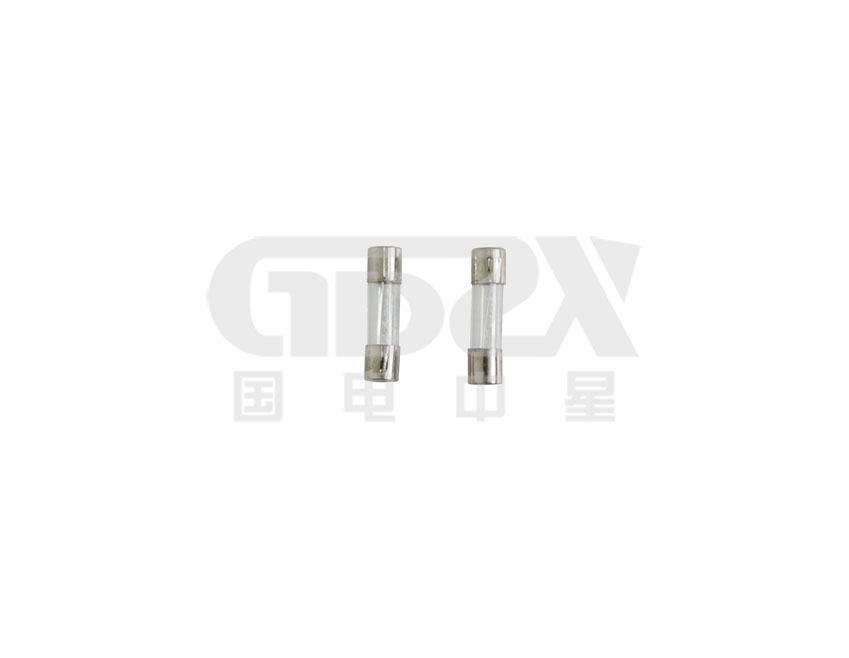

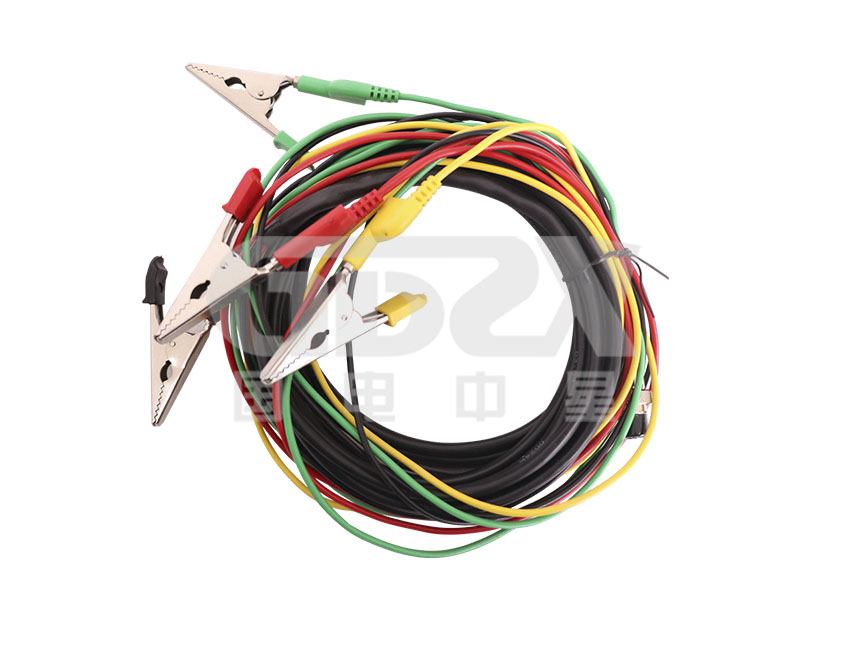

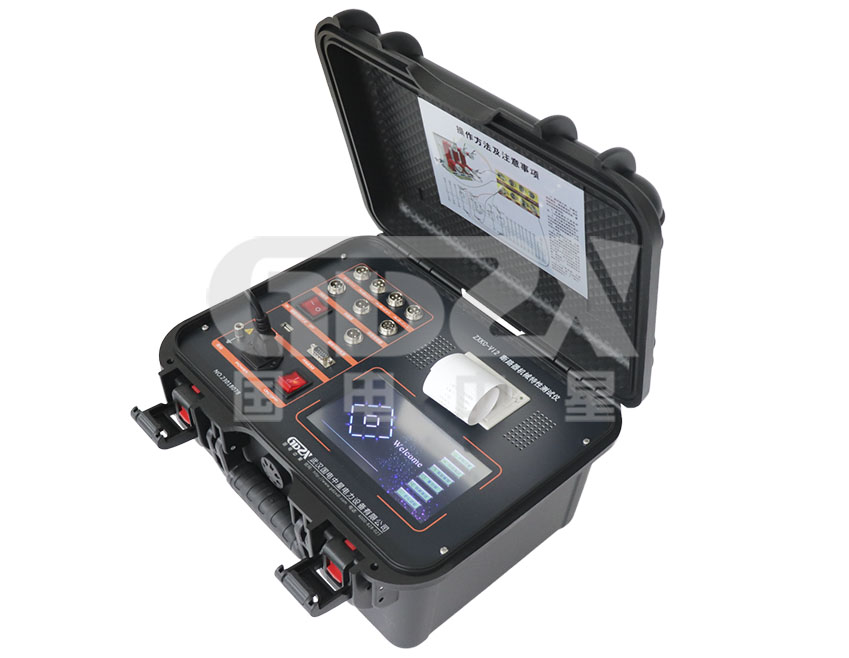

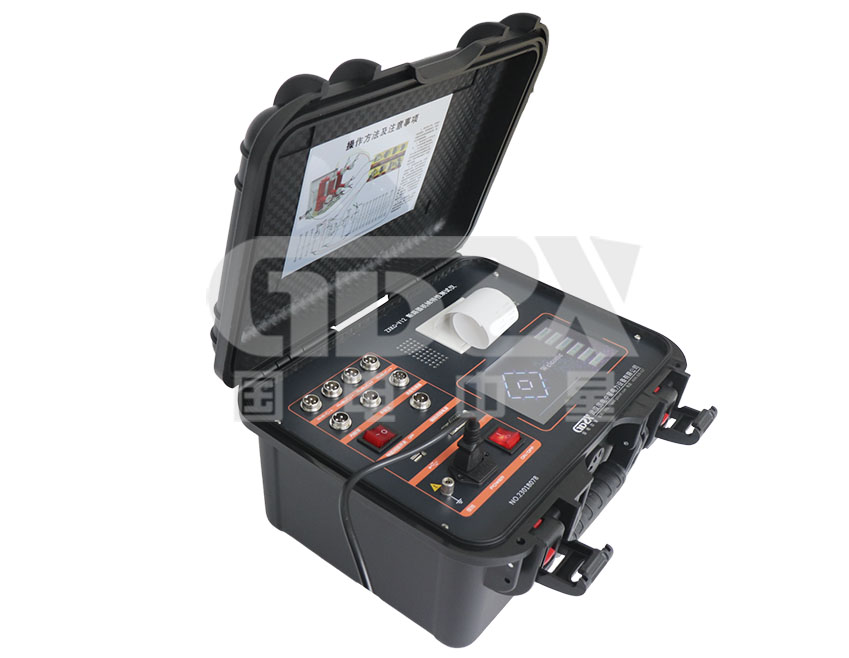

產品圖集
