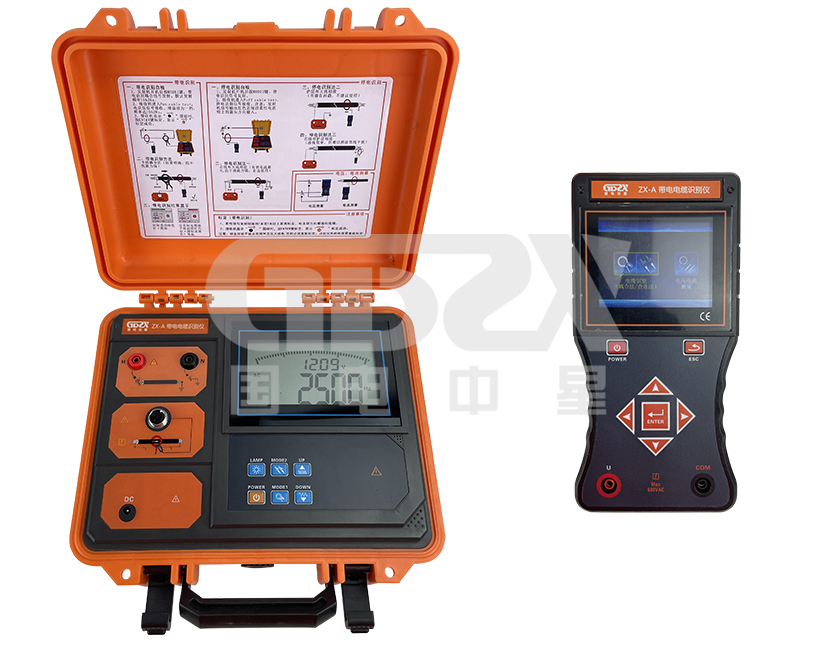

ZX-A帶電電纜識別儀
用來判別一束電纜中欲尋找的一根特定的電纜的專業儀器
參考標準：DL/T 409-2005
●內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。
●采用一體化專用工具箱式設計。
●具有瞬態跟蹤能力。
說明書

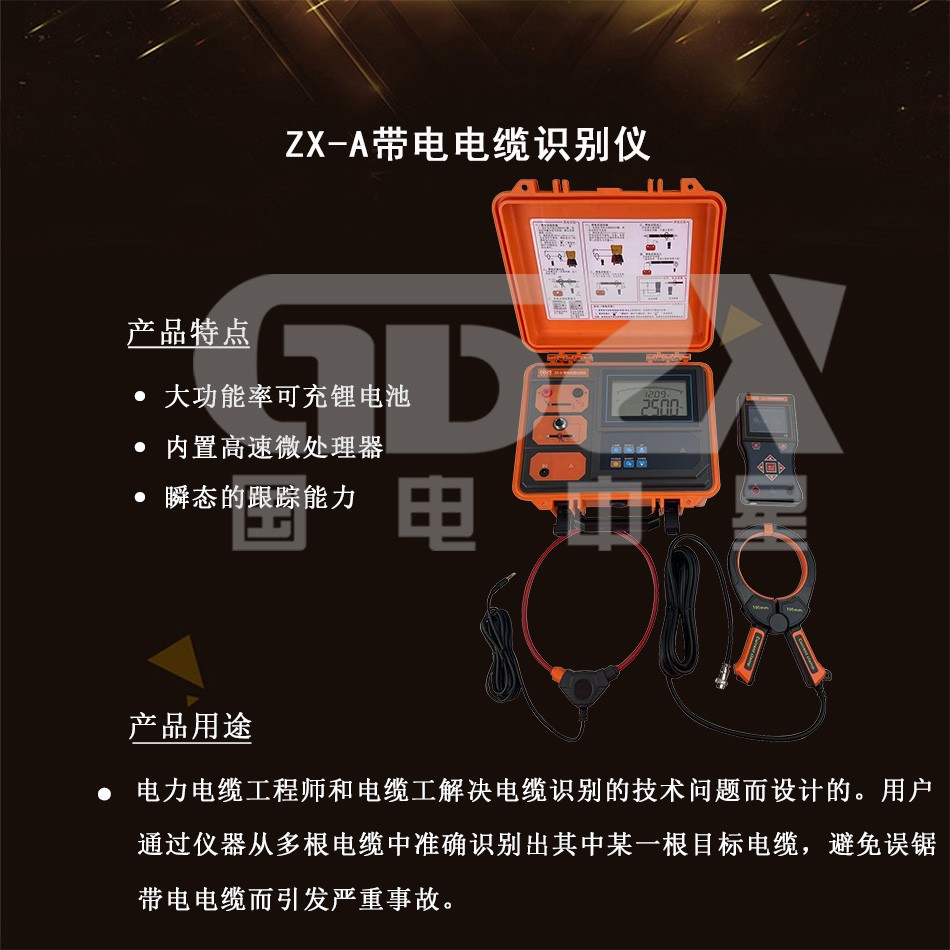

操作視頻ZX-A帶電電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗、聽診器等組成，帶電電纜識別時，可以在發射端預先標定10條電纜，再到遠端接收識別，大大節省工程人員往返操作時間，提高工作效率。
產品別稱
帶電電纜識別儀、帶電電纜識別儀測試儀、電纜識別儀

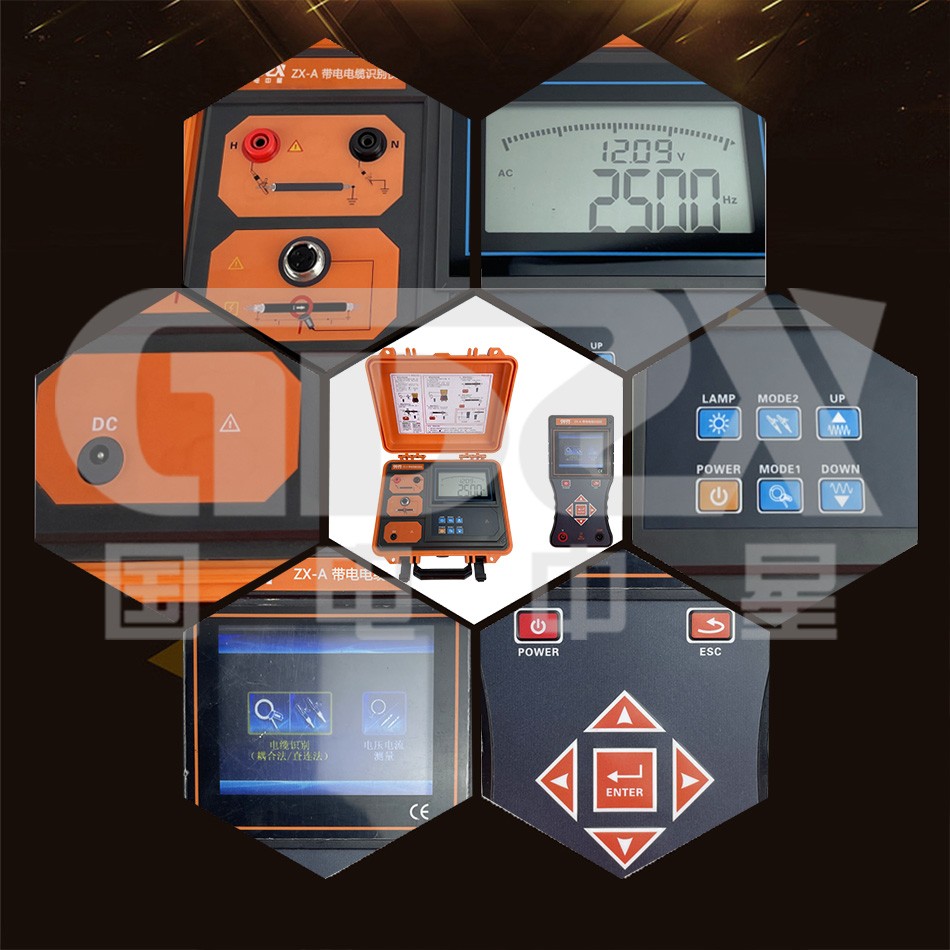

1. 內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。
2. 帶電識別時：采用卡鉗耦合輸出脈寬頻率信號，發射四種頻率：625Hz、1562Hz、2500Hz、10000Hz，通過發射鉗耦合到目標電纜上（目標電纜為三芯帶鎧電纜），給電纜線芯注入復合脈寬頻率信號信號，該脈寬頻率信號在目標電纜周圍產生電磁場，供接收機、柔性電流鉗和聽診器檢測和識別；因脈寬頻率信號有方向性，所以檢測也具有方向性。
3. 停電識別時：采用直連輸出脈寬頻率信號，發射兩種頻率：1562Hz、2500Hz，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機、柔性電流鉗和聽診器檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。

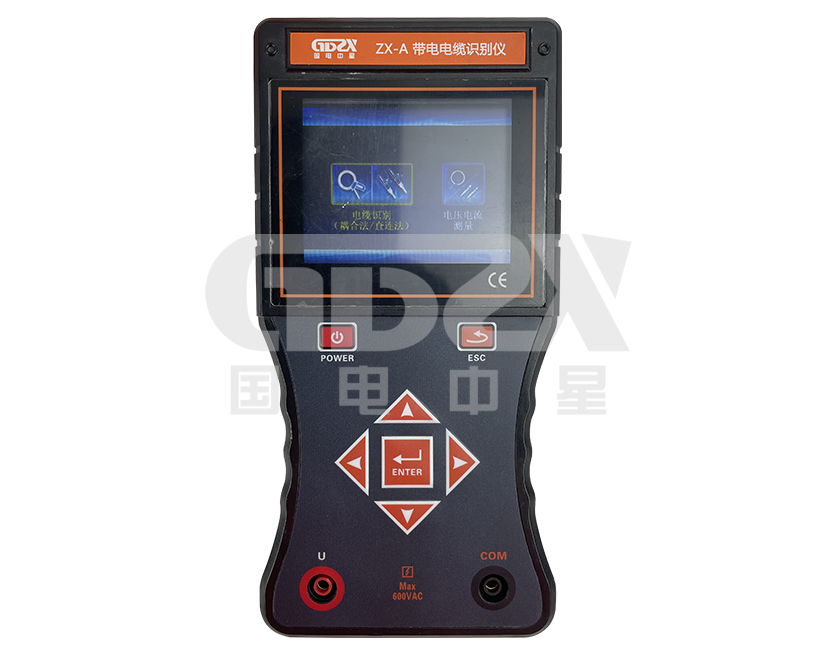

4. 接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，帶電識別時具有發射信號標定功能，同時可以標定10條電纜，顯示信號強度和檢測結果，關機自動保存標定數據；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。

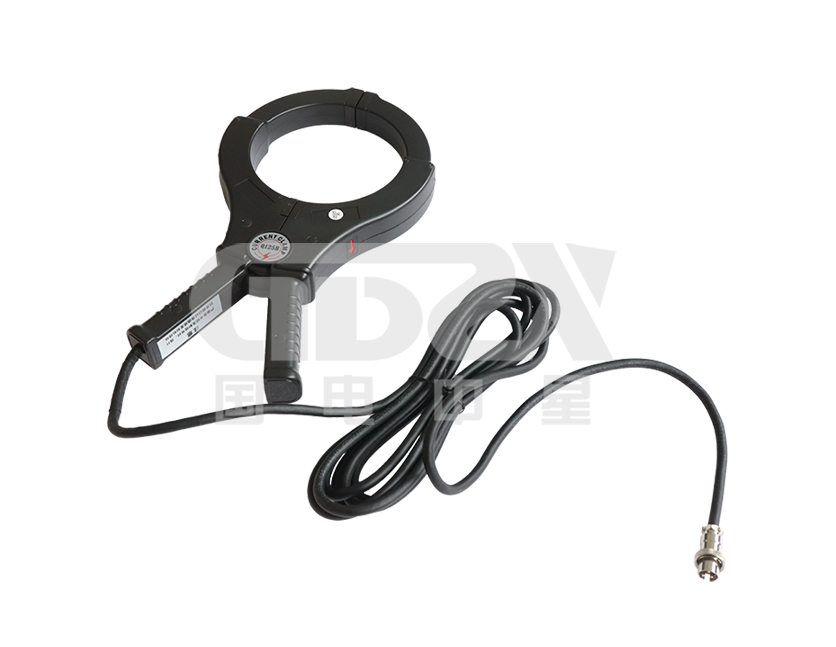

5. 柔性電流鉗：為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，安全快速。
6. 聽診器：與鼠標形狀相似，可快速感應識別發射機或線纜中的電流信號，弧形傳感器設計，全面貼合電纜表面。無線電磁波感應測試技術，屏蔽干擾信號，配合本產品發射機、接收機，能實現柔性電流鉗的大部分功能，可在大部分場合替代柔性電流鉗進行電纜識別。使用時將聽診器緊貼被測電纜線即可，極其適合于一些不易于使用電流鉗圈起線纜測試的場合。
1.基準條件和工作條件
影響量 | 影響量 | 工作條件 | 備注 |
環境溫度 | 23℃±1℃ | -10℃～40℃ | / |
環境濕渡 | 40%～60% | ＜80% | / |
被測電壓電流頻率 | 50Hz±1Hz | 45Hz~70Hz | 測試電壓電流時 |
接收機工作電壓 | 7.4V±0.5V | 7.4V±1V | / |
發射機工作電壓 | 11.1V±0.5V | 11.1V±1.5V | / |
外電場、磁場 | 應避免 | ||
被測電纜位置 | 被測電纜處于柔性電流鉗的近似幾何中心位置 | ||
2.發射機規格
功 能 | 發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示 |
電 源 | 11.1V大容量可充鋰電池，充滿電連續工作約8小時 |
輸出方式 | 帶電識別時卡鉗耦合；停電識別時直連輸出 |
發射頻率 | 帶電識別時：625Hz、1562Hz、2500Hz、10000Hz， 停電識別時：1562Hz、2500Hz， 按上下箭頭鍵調節發射頻率 |

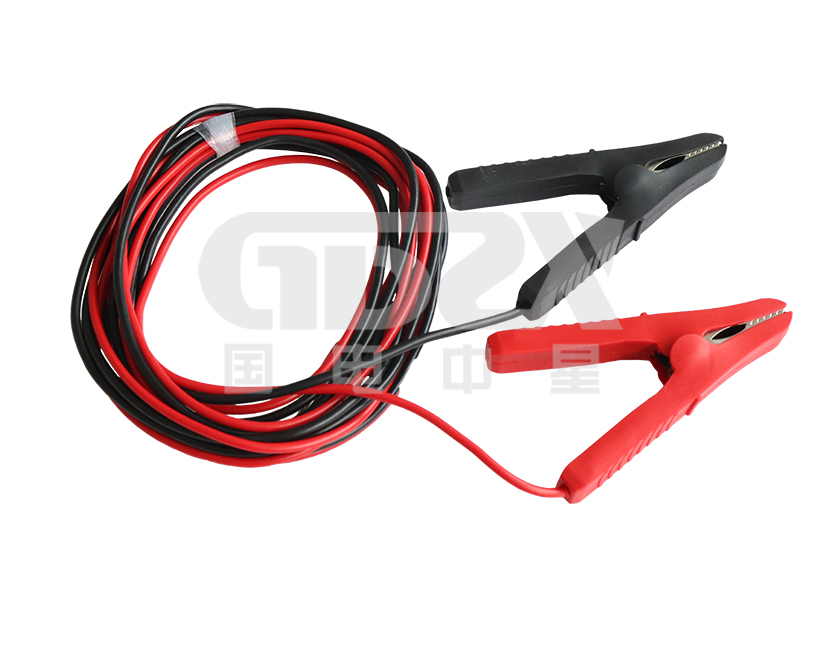

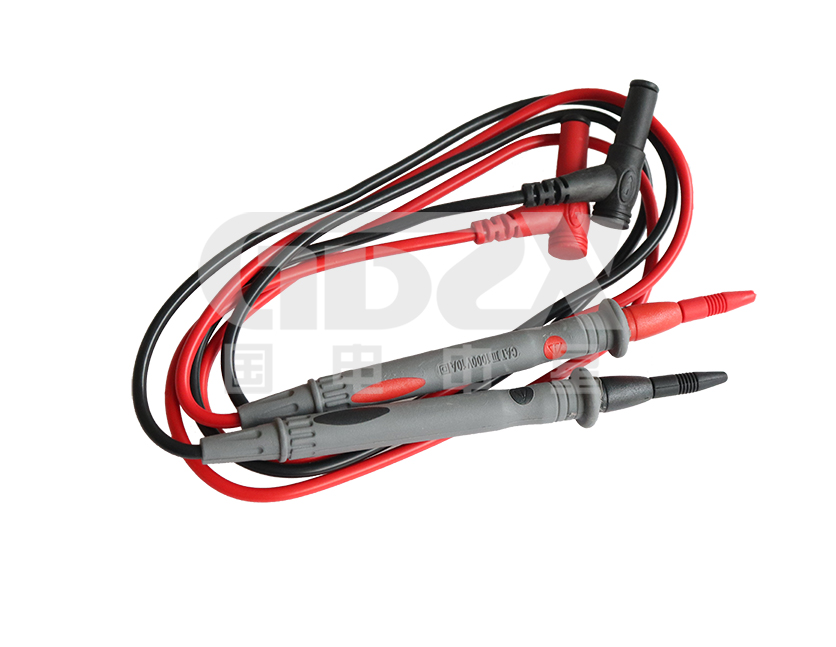

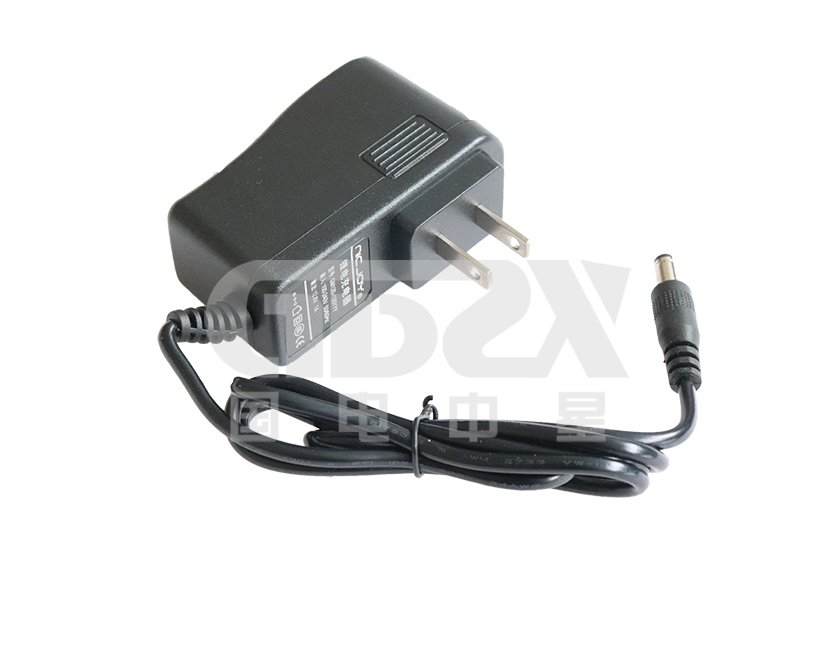

測試線長 | 3米，帶鱷魚夾，紅黑各1條 |
發射鉗尺寸 | 長寬厚250mm×140mm×35mm |
發射鉗內徑 | φ105mm |
發射鉗線長 | 3m |
接地針尺寸 | 長寬厚225mm×100mm×10mm |
發射機尺寸 | 320mm×275mm×145mm |
顯示模式 | 超大LCD實時顯示剩余電池電壓，具有背光燈 |
LCD尺寸 | 長寬128mm×75mm；顯示域124mm×67mm |
外包裝尺寸 | 長寬高400mm×245mm×335mm |
工作溫度 | -10℃～40℃ |
存儲條件 | -20℃~50℃，≤95％RH, 無結露 |
背光控制 | 有，白色背光燈 |
工作溫度 | -10℃～40℃ |
存儲條件 | -20℃~50℃，≤95％RH, 無結露 |
儀表質量 | 發射機2.5kg；發射鉗1.12kg；總質量4.44kg（含接收機） |
電池電量 | 當電池電壓低于9.65V時，電池電壓低圖標顯示，提醒給電池充電； 低于9.5V時，設備自動關機 |
充 電 器 | 12.6V DC充電器 |
充電接口 | 圓形充電接口，DC標識 |
抗 壓 | 發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力 |
耐 壓 | AC 3700V/rms(儀器箱頂面與底面之前) |
電磁特性 | IEC61326(EMC) |
參考安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2) |
3.接收機規格

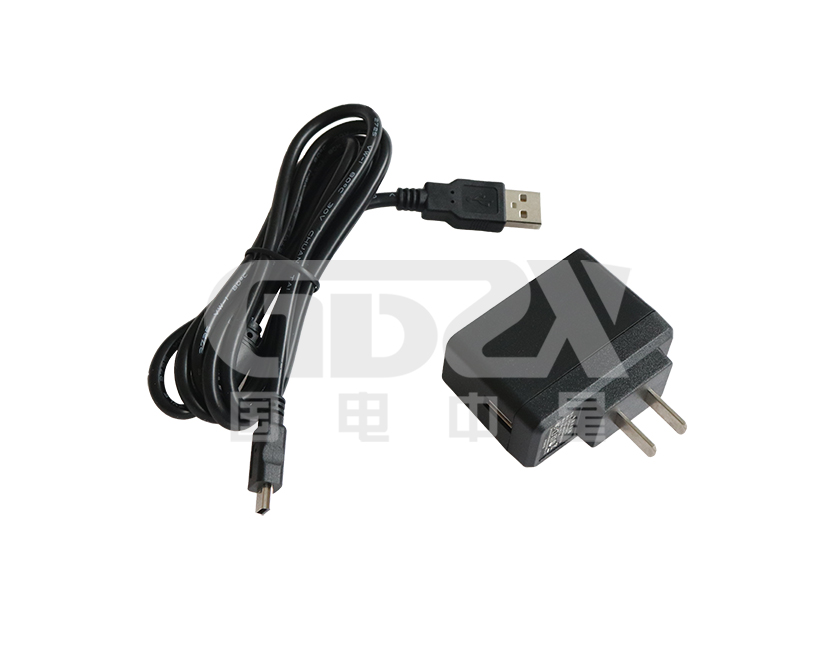

功 能 | 帶電電纜識別、停電電纜識別；交流電壓、電流、頻率測量 |
電 源 | 7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時 |
接收頻率 | 625Hz、1562Hz、2500Hz、10000Hz（識別時，按左右箭頭鍵調節接收頻率大?。?/span> |
增益強度 | 1dB、10dB、20dB按左右箭頭鍵調節增益強度 |
額定電流 | 約300mA max |
顯示模式 | 3.5寸真彩液晶屏顯示，彩色圖標指示 |
信號標定 | 可標定電纜數量：1～10條 |
有，標定發射信號。接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一 | |
具有一次標定多條電纜的功能，每條電纜標定好后不能改變測試頻率和放大倍數，否則要重新標定 | |
方向識別 | 有，發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一 |
識別成功 | 電纜識別成功綠色打鉤圖標指示（√） |
非目標電纜 | 非目標電纜紅橙色打叉圖標指示（×） |
接收機尺寸 | 長寬厚207mm×101mm×45mm |
柔性電流鉗 | 長約620mm，線徑約8mm |
線圈內徑 | φ200mm（可以根據需要定制更大口徑） |
引線長度 | 柔性電流鉗引線長度：約3m |
聽診器尺寸 | 長寬厚約111mm×60mm×27mm（聽診器選配） |
引線長度 | 聽診器引線長度：約3m |
檢測范圍 | 停電識別：線圈可檢測回路電阻為0Ω～8kΩ的脈沖信號；檢測回路電阻為8kΩ時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-20公里，主要由接地電阻與線纜電阻決定) |
帶電識別：線圈可檢測回路電阻為0Ω～200Ω的脈沖信號；檢測回路電阻為200Ω時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-6公里，主要由接地電阻與線纜電阻決定) | |
量程 | 交流電壓：0.00V～600V(50Hz/60Hz) |
交流電流：0.00A～5000A(50Hz/60Hz) | |
電流頻率：45Hz~70Hz | |
精度 | 交流電壓：±2%±3dgt |
交流電流：±2%±3dgt | |
電流頻率：±2Hz | |
識別信號 | 數字顯示 |
檢測速率 | 約1次/秒 |
增益調節 | 測試界面下，按左右箭頭鍵調節信號放大倍數，使接收信號有效并穩定顯示 |
背光控制 | 開機功能選擇界面下，按上下箭頭鍵可以調節LCD背光亮度 |
自動關機 | 開機約1小時后，儀表自動關機，以降低電池消耗 |
電池電壓 | 當電池電壓低于6.5V時，電池電壓低圖標顯示，提醒給電池充電 |
充 電 器 | 8.4V 1A充電器 |
充電接口 | USB充電接口 |
工作溫濕度 | -10℃～40℃；80%Rh以下 |
存放溫濕度 | -10℃~50℃，≤95％RH, 無結露 |
接收機質量 | 電流鉗172g；接收機370g(帶電池) |
耐 壓 | AC2000V/rms(外殼前后兩端之前) |
適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
