ZXJH-3001智能型直流帶電解環儀
可實時檢測正極環網、負極環網、兩極環網、異極環網、及200KΩ以內各種環網故障
參考標準：
●系統絕緣阻抗測量功能
●環網檢測及定位功能
●具有調幅、調頻、信號波形選擇功能
說明書
操作視頻ZXJH-3001智能型直流帶電解環儀可實時檢測正極環網、負極環網、兩極環網、異極環網、及200KΩ以內各種環網故障，且實現環網正確報警率達100%，同時，可以在直流電源系統不停電的情況下，查找正極、負極、兩極、異極、小于200KΩ的各種環網故障并安全可靠地解除環網故障。徹底消除站內的環路隱患，大大縮短站內直流非正常運行的時間，大大提高變電站抵御系統事故的能力。
1. 系統對地電壓測量功能，儀器可測量系統正對地電壓，負對地電壓，系統電壓，可實現0—300V的電壓監測范圍；
2. 系統絕緣阻抗測量功能，儀器可測量系統正對地絕緣阻抗，負對地絕緣阻抗，也可測量?jī)蓸O接地并顯示對地絕緣阻抗，測量范圍0—999KΩ；
3. 環網檢測及定位功能，儀器可以檢測兩段母線中存在的各種環網故障，包括正極環、負極環、兩極環及異極環等，并可通過波形顯示及方向顯示來實現環網故障點的定位；
4. 裝置具有調幅、調頻、信號波形選擇功能，可實現高阻環網故障的查找定位。
5. 支路絕緣阻抗測量及絕緣故障定位功能，儀器測量每條支路對地絕緣阻抗大小，并可通過波形顯示及方向顯示實現絕緣故障點的定位；
6. 信號頻譜分析功能，裝置通過快速 FFT 變換實現投切檢測橋的頻譜分析功能，有效提取被測信號頻點的信號幅值，提高檢測精度；
7. 電流表功能，裝置可做高精度電流表使用，電流測量分辨率可達0.01mA;
8. 波形曲線顯示及方向顯示功能，在使用探測儀對被測支路進行檢測時，顯示屏?xí)圆ㄐ吻€形式顯示被測支路電流變化情況，方便使用者快速準確的實現故障點的查找,有環網故障時顯示故障點方向。

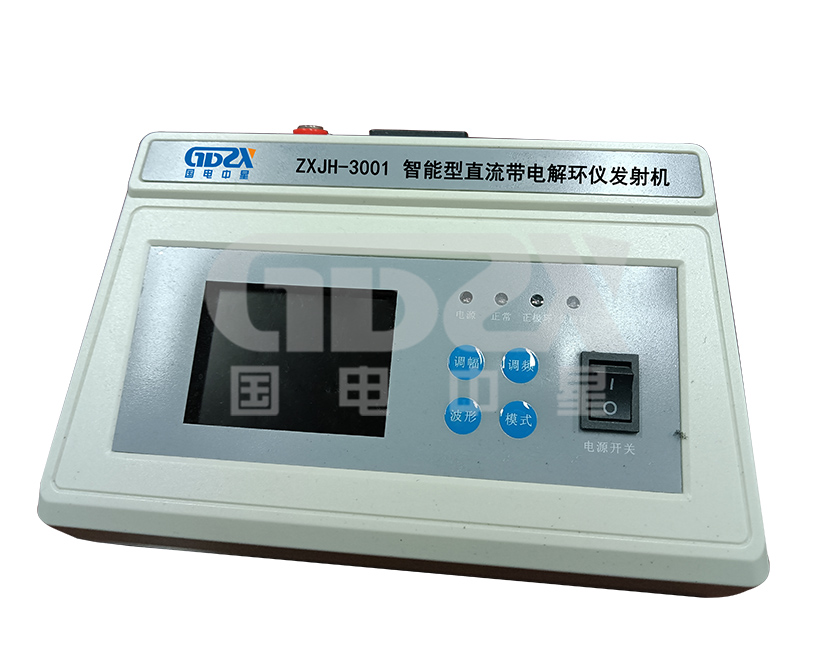

發射機技術指標 | |
工作電源 | DC40V-300V |
環境溫度 | -20℃—55℃ |
相對濕度 | 0—90% |
直流電壓測量范圍 | 0-300V |
直流電壓測量分辨率 | 0.1V |
直流電壓測量精度 | 0.2% |
絕緣電阻測量范圍 | 0-999.9KΩ |
絕緣電阻測量分辨率 | 0.1KΩ |
絕緣電阻測量精度 | ≤±5% |
信號幅值調節范圍 | 0，0.25，0.5，1，2mA |
信號頻率調節范圍 | 0.125，0.25，0.5，1.0Hz |
可檢測環網類型 | 正正環、正負環、負正環、負負環及多種環路共存 |
檢測環網阻值范圍 | 200KΩ以內 |
信號波形類型選擇 | 正弦波、方波 |
工作模式 | 強制信號啟動、自動信號啟動 |
顯示介質及分辨率 | TFT,320x240 |

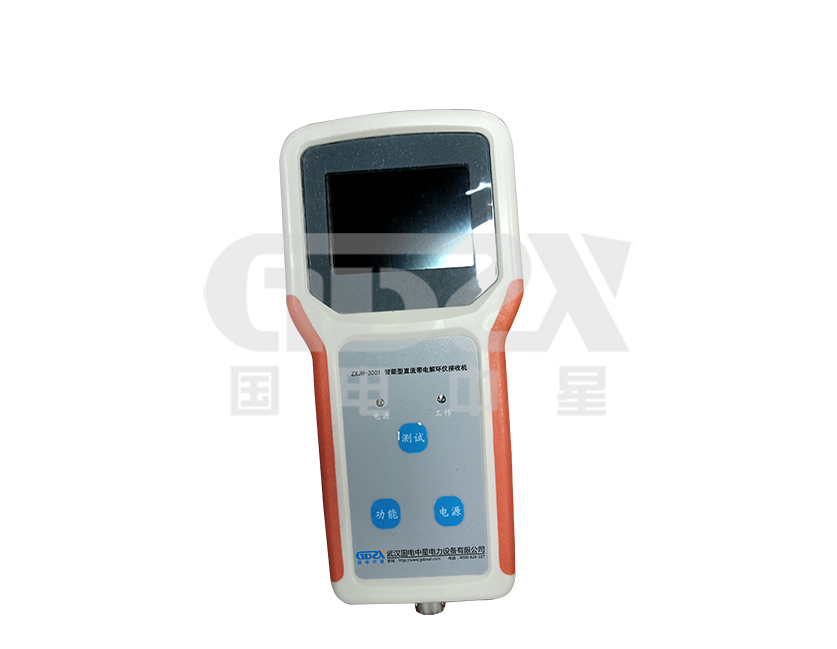

接收機技術指標 | |
絕緣電阻測量范圍 | 0-999.9KΩ |
絕緣電阻測量分辨率 | 0.1KΩ |
絕緣電阻測量精度 | ≤±10% |
頻譜分析通道數量 | 1 |
頻譜分析頻段范圍 | 0.125-12.5Hz |
頻率分辨率 | 0.125Hz |
投切檢測橋波形顯示周期 | 8s |
可檢測饋線電流范圍 | 0—2A |
電流測量范圍 | 0—200mA |
電流測量分辨率 | 0.01mA |
顯示介質及分辨率 | TFT,320×240 |
無線通信技術指標 | |
速率 | 2Mbps，由于空中傳輸時間很短，極大的降低了無線傳輸中的碰撞現象 |
多頻點 | 125頻點，滿足多點通信和跳頻通信需要 |
超小型 | 內置2.4GHz天線，體積小巧，15x29mm（包括天線） |
低功耗 | 當工作在應答模式通信時，快速的空中傳輸及啟動時間，極大的降低了電流消耗 |
